Podłączenie silnika trójfazowego to kluczowy proces wymagający uwagi i wiedzy technicznej. Można go wykonać na dwa sposoby: w gwiazdę (Y) lub w trójkąt (Δ). Wybór zależy od potrzebnej mocy i charakterystyki rozruchu. W przypadku braku sieci trójfazowej, istnieje możliwość podłączenia do jednej fazy przy użyciu kondensatora. Prawidłowe wykonanie połączeń zapewnia bezpieczną i efektywną pracę silnika.
Najważniejsze informacje:- Połączenie w gwiazdę (Y) zapewnia mniejszy moment obrotowy, ale bezpieczny rozruch
- Połączenie w trójkąt (Δ) umożliwia osiągnięcie pełnej mocy silnika
- Podłączenie do jednej fazy wymaga użycia kondensatora o odpowiedniej pojemności
- Bezpieczeństwo jest kluczowe - zawsze należy wyłączyć zasilanie przed rozpoczęciem prac
- Prawidłowa identyfikacja i podłączenie przewodów są niezbędne dla poprawnego działania silnika
Rodzaje połączeń silnika trójfazowego
Przy podłączaniu silnika trójfazowego mamy do wyboru dwa podstawowe rodzaje połączeń: w gwiazdę (Y) i w trójkąt (Δ). Połączenie w gwiazdę charakteryzuje się tym, że jeden koniec każdego z trzech uzwojeń jest połączony razem, a pozostałe końce podłączone są do faz. W tym układzie napięcie na uzwojeniach wynosi 230 V, co skutkuje mniejszym momentem obrotowym, ale za to bezpieczniejszym rozruchem.
Z kolei połączenie silnika trójfazowego w trójkąt polega na połączeniu każdego uzwojenia z dwoma innymi. Takie rozwiązanie pozwala na uzyskanie pełnego napięcia 400 V na każdym uzwojeniu. Dzięki temu silnik osiąga pełną moc, ale wiąże się to z większym prądem rozruchowym. Instalacja silnika trójfazowego w układzie trójkąta jest często stosowana, gdy potrzebujemy maksymalnej wydajności.
| Cecha | Połączenie w gwiazdę (Y) | Połączenie w trójkąt (Δ) |
|---|---|---|
| Napięcie na uzwojeniu | 230 V | 400 V |
| Moment obrotowy | Mniejszy | Większy |
| Prąd rozruchowy | Niższy | Wyższy |
Przygotowanie do podłączenia silnika trójfazowego
Niezbędne narzędzia i środki bezpieczeństwa
- Miernik wielofunkcyjny
- Zestaw śrubokrętów izolowanych
- Klucze płaskie i nasadowe
- Szczypce do ściągania izolacji
- Taśma izolacyjna
- Zaciskarka do końcówek kablowych
Bezpieczeństwo jest kluczowe przy podłączaniu silnika elektrycznego. Zawsze używaj rękawic elektroizolacyjnych i okularów ochronnych. Pamiętaj, że praca z wysokim napięciem jest niebezpieczna, dlatego upewnij się, że masz odpowiednie kwalifikacje.
Przed rozpoczęciem prac, odłącz zasilanie i zabezpiecz rozdzielnię przed przypadkowym włączeniem. Użyj miernika, aby potwierdzić brak napięcia na przewodach. Nigdy nie lekceważ zasad BHP podczas instalacji silnika trójfazowego.
Identyfikacja i oznaczanie przewodów
Pierwszym krokiem w podłączeniu silnika indukcyjnego jest prawidłowa identyfikacja przewodów. W standardowym kablu zasilającym znajdziesz trzy przewody fazowe, przewód neutralny oraz uziemienie. Oznacz je kolorami lub etykietami dla łatwiejszej identyfikacji.
Sprawdź oznaczenia na zaciskach silnika. Typowo, zaciski są oznaczone U1, V1, W1 dla początków uzwojeń oraz U2, V2, W2 dla końców. To kluczowe dla prawidłowego połączenia silnika w gwiazdę i trójkąt.
Użyj miernika do sprawdzenia ciągłości obwodów między odpowiednimi zaciskami. To pomoże Ci upewnić się, że uzwojenia są sprawne i prawidłowo podłączone do zacisków. Dokładna identyfikacja to podstawa bezpiecznego uruchomienia silnika trójfazowego.
Czytaj więcej: Jaki silnik wybrać do Audi A4 B8: Opinie i porównanie wszystkich jednostek
Krok po kroku: Podłączanie silnika trójfazowego
- Wyłącz zasilanie i zabezpiecz rozdzielnię przed przypadkowym włączeniem.
- Zdejmij osłonę puszki przyłączeniowej silnika.
- Przygotuj końcówki przewodów, usuwając izolację na odpowiedniej długości.
- Podłącz przewody do odpowiednich zacisków zgodnie z wybranym schematem (gwiazda lub trójkąt).
- Dokręć śruby zacisków z odpowiednim momentem, aby zapewnić pewne połączenie.
- Podłącz przewód uziemiający do zacisku PE silnika.
Połączenie w gwiazdę
Aby wykonać połączenie silnika w gwiazdę, zacznij od połączenia końców uzwojeń (U2, V2, W2) razem. Możesz użyć specjalnej złączki lub skręcić je i zaizolować. Następnie podłącz początki uzwojeń (U1, V1, W1) do odpowiednich przewodów fazowych.
Przewód neutralny, jeśli jest wymagany, podłącz do punktu wspólnego końców uzwojeń. Takie podłączenie silnika trójfazowego w gwiazdę jest idealne do rozruchu, gdy potrzebujemy ograniczyć prąd początkowy. Pamiętaj, że w tej konfiguracji silnik będzie pracował z mniejszą mocą.
Połączenie w trójkąt
Przy połączeniu silnika w trójkąt, łączymy koniec pierwszego uzwojenia z początkiem drugiego (U2-V1), koniec drugiego z początkiem trzeciego (V2-W1), oraz koniec trzeciego z początkiem pierwszego (W2-U1). To tworzy zamknięty obwód w kształcie trójkąta.
Następnie podłączamy przewody fazowe do punktów połączeń uzwojeń (U1, V1, W1). Ten schemat podłączenia silnika 3-fazowego zapewnia pełne napięcie na uzwojeniach, co przekłada się na maksymalną moc silnika. Jest to preferowana konfiguracja dla normalnej pracy, gdy nie ma ograniczeń co do prądu rozruchowego.
Sprawdzanie poprawności połączeń
Po wykonaniu instalacji silnika trójfazowego, kluczowe jest sprawdzenie poprawności połączeń. Zacznij od wizualnej inspekcji, upewniając się, że wszystkie przewody są podłączone zgodnie ze schematem i solidnie zamocowane w zaciskach.
Następnie użyj miernika do sprawdzenia rezystancji między fazami. Wartości powinny być zbliżone dla wszystkich par uzwojeń. Znaczące różnice mogą wskazywać na problem z uzwojeniem lub nieprawidłowe połączenie.
Ostatnim krokiem jest pomiar rezystancji izolacji. Użyj megaomomierza, aby zmierzyć opór między każdym uzwojeniem a obudową silnika. Niskie wartości mogą sygnalizować uszkodzenie izolacji, co wymaga naprawy przed uruchomieniem silnika trójfazowego.

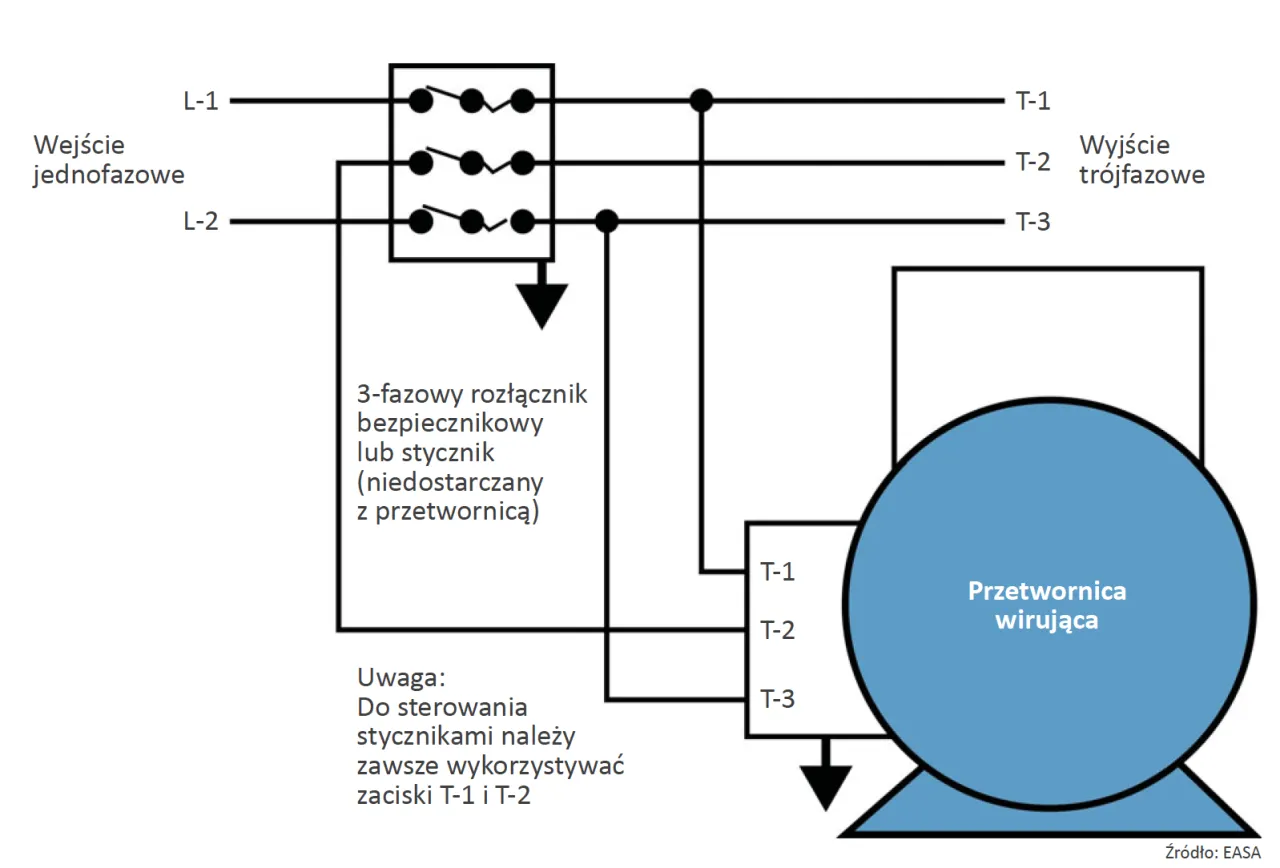

Podłączenie silnika trójfazowego do sieci jednofazowej
Czasami zachodzi potrzeba podłączenia silnika trójfazowego do sieci jednofazowej. Jest to możliwe dzięki wykorzystaniu kondensatora rozruchowego. Taki układ tworzy sztuczne przesunięcie fazowe, symulując działanie trzech faz.
Proces polega na podłączeniu dwóch uzwojeń silnika do sieci jednofazowej, a trzeciego poprzez kondensator. To rozwiązanie pozwala na uruchomienie silnika trójfazowego, ale z ograniczoną mocą – zwykle do około 70% mocy znamionowej.
Pamiętaj, że taka konfiguracja zmienia charakterystykę pracy silnika. Moment obrotowy będzie mniejszy, a silnik może się bardziej nagrzewać. Dlatego ważne jest monitorowanie jego temperatury podczas pracy w takim układzie.
Dobór kondensatora
Prawidłowy dobór kondensatora jest kluczowy dla skutecznego podłączenia silnika indukcyjnego do sieci jednofazowej. Pojemność kondensatora można obliczyć za pomocą wzoru:
C = 70 × P
gdzie C to pojemność kondensatora w mikrofaradach (μF), a P to moc silnika w kilowatach (kW).
Przykładowo, dla silnika o mocy 2 kW, potrzebny będzie kondensator o pojemności: C = 70 × 2 = 140 μF. Pamiętaj, że to przybliżona wartość, która może wymagać dostrojenia dla optymalnej pracy silnika.
Typowe problemy przy podłączaniu silników trójfazowych
- Nieprawidłowa kolejność faz
- Luźne połączenia w zaciskach
- Uszkodzenie izolacji przewodów
- Niewłaściwy dobór zabezpieczeń
- Przegrzewanie się silnika
Nieprawidłowa kolejność faz może spowodować, że silnik będzie obracał się w przeciwnym kierunku. Aby to naprawić, wystarczy zamienić miejscami dwa dowolne przewody fazowe.
Luźne połączenia w zaciskach mogą prowadzić do przegrzewania się styków i uszkodzenia silnika. Regularnie sprawdzaj i dokręcaj wszystkie połączenia.
Uszkodzenie izolacji przewodów może doprowadzić do zwarcia. Wymień uszkodzone przewody na nowe o odpowiedniej izolacji i przekroju.
Niewłaściwy dobór zabezpieczeń może skutkować brakiem ochrony silnika przed przeciążeniem. Upewnij się, że używasz zabezpieczeń dostosowanych do parametrów silnika.
Przegrzewanie się silnika może być spowodowane przeciążeniem lub niewłaściwą wentylacją. Sprawdź obciążenie silnika i zapewnij mu odpowiednie chłodzenie.
Konserwacja i utrzymanie silnika trójfazowego
Regularna konserwacja jest kluczowa dla długotrwałej i bezawaryjnej pracy silnika trójfazowego. Zacznij od comiesięcznych oględzin, sprawdzając czystość obudowy i otworów wentylacyjnych. Nagromadzony brud może prowadzić do przegrzewania się silnika.
Co kwartał sprawdzaj stan połączeń elektrycznych. Luźne zaciski mogą powodować iskrzenie i uszkodzenia. Dokręć wszystkie połączenia z odpowiednim momentem. Pamiętaj też o smarowaniu łożysk zgodnie z zaleceniami producenta.
Raz w roku przeprowadź kompleksowy przegląd, obejmujący pomiar rezystancji izolacji i test wibracji. Te badania pomogą wykryć potencjalne problemy, zanim staną się poważne. Regularna konserwacja nie tylko przedłuża żywotność silnika, ale także zapewnia jego optymalną wydajność.
Klucz do sukcesu: Prawidłowe podłączenie i konserwacja silnika trójfazowego
Podłączenie silnika trójfazowego to zadanie wymagające wiedzy i precyzji. Wybór między połączeniem w gwiazdę a trójkąt zależy od konkretnych potrzeb i warunków pracy. Pamiętaj, że bezpieczeństwo zawsze powinno być priorytetem - używaj odpowiednich narzędzi i środków ochrony osobistej.
Prawidłowa instalacja silnika trójfazowego to dopiero początek. Regularne kontrole, konserwacja i szybkie reagowanie na potencjalne problemy są kluczowe dla długotrwałej i wydajnej pracy urządzenia. Nie zapominaj o okresowych przeglądach, które mogą zapobiec kosztownym awariom.
Jeśli stoisz przed wyzwaniem podłączenia silnika indukcyjnego do sieci jednofazowej, pamiętaj o właściwym doborze kondensatora. Choć jest to możliwe, zawsze konsultuj się z ekspertem, aby uniknąć uszkodzenia cennego sprzętu. Właściwa troska o silnik trójfazowy to inwestycja, która zwróci się w postaci niezawodnej i efektywnej pracy przez długie lata.
