Sprawdzenie silnika elektrycznego to kluczowy element diagnostyki i konserwacji urządzeń elektrycznych. Artykuł przedstawia proste metody oceny stanu technicznego silnika, które można wykonać samodzielnie. Opisano niezbędne narzędzia oraz krok po kroku proces testowania, obejmujący pomiar rezystancji uzwojeń, sprawdzenie izolacji i test na przebicie. Te metody pozwalają szybko i tanio ocenić sprawność silnika, co jest szczególnie przydatne dla osób zajmujących się naprawami lub poszukujących używanych silników.
Najważniejsze informacje:- Do sprawdzenia silnika potrzebny jest multimetr i płaski śrubokręt
- Kluczowe kroki to pomiar rezystancji uzwojeń i sprawdzenie izolacji
- Prawidłowe wartości rezystancji uzwojeń powinny być zbliżone
- Dobra izolacja ma wartość powyżej 1 MΩ
- Metoda jest skuteczna dla różnych typów silników elektrycznych
Niezbędne narzędzia do sprawdzenia silnika elektrycznego
Jak sprawdzić silnik elektryczny skutecznie i bezpiecznie? Zacznijmy od przygotowania odpowiednich narzędzi. Oto lista 5 najważniejszych:
- Multimetr (do pomiaru rezystancji i napięcia)
- Płaski śrubokręt (do otwierania obudowy)
- Izolator (do testów izolacji)
- Rękawice ochronne (dla bezpieczeństwa)
- Notatnik (do zapisywania wyników)
Odpowiednie przygotowanie narzędzi to klucz do efektywnej diagnostyki silnika elektrycznego. Mając wszystko pod ręką, oszczędzasz czas i unikasz niepotrzebnych przerw w pracy. Pamiętaj, bezpieczeństwo przede wszystkim - zawsze używaj narzędzi zgodnie z ich przeznaczeniem i zachowaj ostrożność podczas pracy z elektrycznością.
Krok 1: Przygotowanie silnika do diagnostyki
Zanim przystąpisz do testowania silnika elektrycznego, musisz zadbać o bezpieczeństwo. Odłącz silnik od zasilania i upewnij się, że nikt przypadkowo nie włączy go podczas twojej pracy. Sprawdź, czy miejsce pracy jest suche i dobrze oświetlone.
Teraz czas na wizualną inspekcję. Przyjrzyj się uważnie całemu silnikowi. Szukaj śladów uszkodzeń, korozji lub przegrzania. Zwróć szczególną uwagę na:
- Stan obudowy i mocowań
- Czystość i stan uzwojeń
- Kondycję kabli i połączeń
Czytaj więcej: Silnik inwerterowy - co to znaczy i jak zmieni Twoje AGD?
Krok 2: Pomiar rezystancji uzwojeń

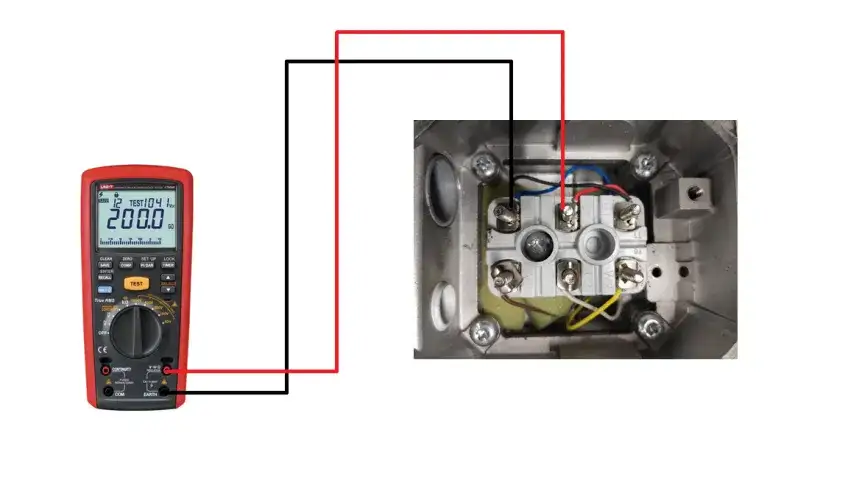

Pomiar rezystancji silnika to kluczowy etap diagnostyki. Ustaw multimetr na pomiar oporności (omy). Przyłóż sondy do zacisków uzwojeń i odczytaj wynik. Powtórz pomiar dla wszystkich par zacisków. W silniku trójfazowym wykonaj trzy pomiary.
Prawidłowe wartości powinny być zbliżone dla wszystkich uzwojeń. Duże różnice lub odczyt "OL" (overload) wskazują na problem. Oto typowe wartości rezystancji:
| Typ silnika | Typowa rezystancja |
|---|---|
| Mały silnik jednofazowy | 2-50 Ω |
| Średni silnik trójfazowy | 0.5-5 Ω |
| Duży silnik przemysłowy | 0.1-1 Ω |
Krok 3: Sprawdzenie izolacji silnika
Izolacja chroni uzwojenia przed zwarciem i jest kluczowa dla bezpiecznej pracy silnika. Badanie stanu silnika elektrycznego musi obejmować test izolacji. Użyj miernika izolacji lub funkcji "Megaohm" w multimetrze.
Przyłóż jedną sondę do uzwojenia, drugą do obudowy silnika. Odczytaj wartość rezystancji izolacji. Powtórz dla każdego uzwojenia. Dobra izolacja powinna wykazywać wartość powyżej 1 MΩ. Niższe wartości mogą wskazywać na uszkodzenie izolacji lub zawilgocenie.
Krok 4: Test na przebicie do masy
Przebicie do masy to poważna usterka, która może prowadzić do zwarć i uszkodzenia silnika. Kontrola uzwojeń silnika musi obejmować ten test. Użyj multimetru ustawionego na pomiar rezystancji.
Połącz jedną sondę z obudową silnika, drugą kolejno z każdym zaciskiem uzwojeń. Prawidłowy odczyt to nieskończona rezystancja lub "OL". Jakikolwiek inny wynik sugeruje przebicie izolacji i wymaga natychmiastowej interwencji.
Krok 5: Analiza wyników i wnioski
Teraz czas na ocenę sprawności silnika elektrycznego. Porównaj wszystkie wyniki z oczekiwanymi wartościami. Zbliżone rezystancje uzwojeń, wysoka rezystancja izolacji i brak przebić to oznaki zdrowego silnika. Różnice w rezystancji uzwojeń mogą wskazywać na zwarcia lub przerwy.
Typowe problemy wykrywane podczas diagnostyki to uszkodzenia izolacji, zwarcia międzyzwojowe czy przegrzanie uzwojeń. Pamiętaj, że niektóre usterki mogą być trudne do wykrycia bez specjalistycznego sprzętu.
Bezpieczeństwo podczas testowania silnika elektrycznego
Bezpieczeństwo to priorytet przy diagnostyce silnika elektrycznego. Zawsze upewnij się, że silnik jest odłączony od zasilania przed rozpoczęciem pracy. Używaj izolowanych narzędzi i rękawic ochronnych. Nie pracuj sam, jeśli nie masz doświadczenia. Unikaj wilgoci i zapewnij dobrą wentylację miejsca pracy.
Oto najważniejsze środki ostrożności:
- Zawsze sprawdzaj, czy zasilanie jest odłączone
- Używaj odpowiednich środków ochrony osobistej
- Pracuj w suchym i dobrze oświetlonym miejscu
- Nie dotykaj odsłoniętych przewodów lub zacisków
Kiedy skonsultować się ze specjalistą?
Czasem samodzielna diagnostyka silnika elektrycznego nie wystarczy. Skonsultuj się ze specjalistą, gdy wyniki pomiarów są niejasne, występują nietypowe dźwięki lub wibracje, albo gdy silnik się przegrzewa. Profesjonalna pomoc jest niezbędna przy skomplikowanych naprawach i regeneracji.
Ekspert może przeprowadzić zaawansowane testy, jak analiza wibracji czy badanie termowizyjne. Regularne konsultacje pomagają wydłużyć żywotność silnika i zapobiec poważnym awariom. Nie wahaj się szukać pomocy - lepiej zapobiegać niż leczyć!
Typowe problemy silników elektrycznych i ich objawy
Znając typowe usterki, łatwiej zrozumiesz, jak testować silnik elektryczny. Wiele problemów ma charakterystyczne objawy, które możesz zauważyć jeszcze przed szczegółową diagnostyką. Oto najczęstsze z nich:
| Problem | Objawy | Możliwe przyczyny |
|---|---|---|
| Przegrzewanie się | Nadmierne ciepło, zapach spalenizny | Przeciążenie, słaba wentylacja |
| Hałas lub wibracje | Nienormalne dźwięki, drgania | Uszkodzone łożyska, niewyważony wirnik |
| Spadek mocy | Wolniejsza praca, trudności z rozruchem | Zużyte szczotki, problemy z zasilaniem |
| Iskrzenie | Widoczne iskry na komutatorze | Zużyte szczotki, brud na komutatorze |
| Brak reakcji | Silnik nie uruchamia się | Przepalony bezpiecznik, uszkodzone uzwojenia |
Klucz do długowieczności silnika: Regularna diagnostyka i profilaktyka
Jak sprawdzić silnik elektryczny to wiedza, która może znacząco przedłużyć żywotność twojego sprzętu. Regularne testy, od pomiaru rezystancji po kontrolę izolacji, pozwalają wykryć problemy, zanim staną się poważne. Pamiętaj, że bezpieczeństwo zawsze jest na pierwszym miejscu - odłącz zasilanie i używaj odpowiednich narzędzi.
Diagnostyka silnika elektrycznego nie musi być skomplikowana. Pięć prostych kroków opisanych w artykule pozwoli ci ocenić stan twojego silnika. Jeśli jednak napotkasz trudności lub wyniki będą niejasne, nie wahaj się skonsultować ze specjalistą. Czasem profesjonalna ocena może uchronić cię przed kosztownymi naprawami w przyszłości.
Pamiętaj, że badanie stanu silnika elektrycznego to nie jednorazowa czynność, ale regularna praktyka. Systematyczne kontrole i szybka reakcja na niepokojące objawy to najlepsza strategia dla zapewnienia długiej i bezawaryjnej pracy twojego silnika elektrycznego.
