Podłączenie kondensatora do silnika wymaga uwagi i precyzji. Proces różni się w zależności od typu silnika - jednofazowego lub trójfazowego. Dla silników jednofazowych kluczowe jest dobranie odpowiedniej pojemności kondensatora i prawidłowe podłączenie go do zacisków. W przypadku silników trójfazowych, kondensator może umożliwić zasilanie z sieci jednofazowej. Bezpieczeństwo i poprawność połączeń są najważniejsze podczas całego procesu.
Najważniejsze informacje:- Dobór kondensatora zależy od mocy silnika
- Schemat podłączenia różni się dla silników jedno- i trójfazowych
- Zmiana miejsca podłączenia przewodu fazowego wpływa na kierunek obrotów
- Dla silników trójfazowych kondensator umożliwia zasilanie z sieci jednofazowej
- Bezpieczeństwo i prawidłowa izolacja połączeń są kluczowe
Rodzaje silników elektrycznych i kondensatory
Silniki elektryczne dzielą się na jednofazowe i trójfazowe, różniące się konstrukcją i zasilaniem. Kondensatory w silnikach pełnią kluczową rolę, szczególnie w jednofazowych, gdzie umożliwiają start i regulację pracy. W silnikach trójfazowych kondensatory mogą być używane do poprawy współczynnika mocy lub umożliwienia pracy z zasilaniem jednofazowym.
Główne funkcje kondensatorów w silnikach to:
- Wytworzenie momentu rozruchowego w silnikach jednofazowych
- Poprawa wydajności i stabilności pracy silnika
Dobór odpowiedniego kondensatora do silnika
Dobór kondensatora do silnika elektrycznego zależy głównie od mocy silnika i jego typu. Właściwy wybór zapewnia optymalną pracę i wydłuża żywotność urządzenia.
| Moc silnika (kW) | Pojemność kondensatora (μF) |
|---|---|
| 0,18 | 8 |
| 0,37 | 16 |
| 0,55 | 20 |
| 0,75 | 30 |
Dla silnika trójfazowego pojemność kondensatora można obliczyć ze wzoru: C = (P × 1000) / V², gdzie C to pojemność w μF, P - moc silnika w kW, a V - napięcie zasilania w woltach.
Czytaj więcej: Jaki silnik wybrać do Mercedesa W212 - wszystko co musisz wiedzieć
Podłączanie kondensatora do silnika jednofazowego

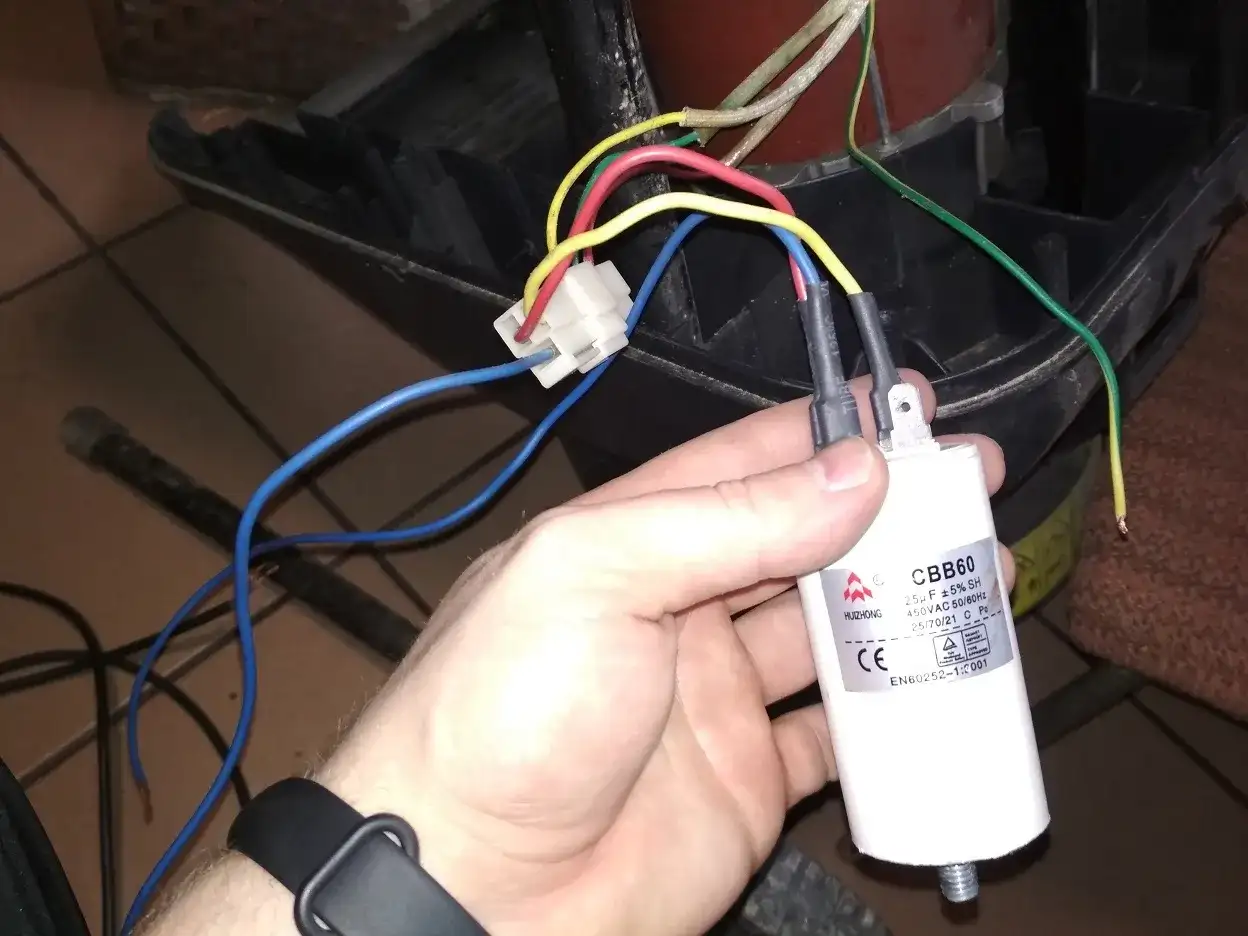

Montaż kondensatora w silniku jednofazowym wymaga precyzji. Zacisk PE służy do podłączenia przewodu ochronnego (żółto-zielony). Zacisk N łączy się z przewodem neutralnym (niebieski). Kondensator podłącza się między zaciski L1 i L2. Przewód fazowy łączy się z jednym z zacisków L1 lub L2.
Schemat podłączenia kondensatora do silnika jednofazowego jest prosty. Kondensator tworzy obwód równoległy z uzwojeniem pomocniczym. Przewód fazowy podłącza się do wspólnego punktu uzwojeń. Neutralny łączy się z drugim końcem uzwojenia głównego.
Kroki podłączania kondensatora:
- Zidentyfikuj zaciski silnika (PE, N, L1, L2)
- Podłącz kondensator między L1 i L2
- Połącz przewody zasilające z odpowiednimi zaciskami
Montaż kondensatora w silniku trójfazowym
Kondensator w silniku trójfazowym najczęściej służy do poprawy współczynnika mocy. Podłączenie wymaga szczególnej uwagi, gdyż nieprawidłowy montaż może uszkodzić silnik.
Schemat podłączenia kondensatora do silnika trójfazowego obejmuje połączenie go równolegle do uzwojeń. Jeden koniec kondensatora łączy się z jedną z faz, drugi z punktem neutralnym. Pozostałe dwie fazy podłącza się bezpośrednio do odpowiednich zacisków silnika. Przewód ochronny zawsze łączy się z zaciskiem PE.
Wpływ podłączenia na kierunek obrotów silnika
Kierunek obrotów silnika zależy od sposobu podłączenia przewodów zasilających. W silnikach jednofazowych zmiana miejsca podłączenia przewodu fazowego (L1 lub L2) zmienia kierunek obrotów. W silnikach trójfazowych wystarczy zamienić miejscami dwa przewody fazowe.
Aby zmienić kierunek obrotów, wyłącz zasilanie, zamień odpowiednie przewody i ponownie uruchom silnik.
Zasady bezpieczeństwa przy podłączaniu kondensatora
Najważniejsze zasady bezpieczeństwa:
- Zawsze odłączaj zasilanie przed rozpoczęciem pracy
- Używaj izolowanych narzędzi
- Sprawdź, czy kondensator jest rozładowany
- Nie dotykaj zacisków gołymi rękami
- Upewnij się, że wszystkie połączenia są dobrze zaizolowane
Do podłączenia kondensatora do silnika potrzebujesz izolowanych śrubokrętów, miernika uniwersalnego i szczypiec. Nie zapomnij o okularach ochronnych i rękawicach elektroizolacyjnych.
Najczęstsze problemy i ich rozwiązania
| Problem | Rozwiązanie |
|---|---|
| Silnik nie startuje | Sprawdź podłączenie kondensatora i jego pojemność |
| Przegrzewanie się silnika | Upewnij się, że kondensator ma odpowiednią pojemność |
| Hałaśliwa praca | Sprawdź mocowanie kondensatora i połączenia elektryczne |
Regularnie sprawdzaj stan kondensatora i połączeń. Utrzymuj silnik w czystości, aby zapewnić dobrą wentylację.
Czy można samodzielnie podłączyć kondensator do silnika?
Podłączenie kondensatora rozruchowego do prostego silnika jednofazowego jest zadaniem, które można wykonać samodzielnie, mając podstawową wiedzę z elektryki. Jednak w przypadku skomplikowanych układów lub silników dużej mocy, warto skonsultować się z elektrykiem.
Zawsze wezwij specjalistę, gdy masz wątpliwości co do doboru kondensatora, gdy silnik jest częścią krytycznego systemu, lub gdy wymagane są modyfikacje instalacji elektrycznej. Profesjonalna pomoc jest niezbędna przy naprawie silnika elektrycznego z kondensatorem, szczególnie w przypadku urządzeń przemysłowych.
Kluczowe aspekty podłączania kondensatora do silnika
Podłączenie kondensatora do silnika to zadanie wymagające precyzji i znajomości podstaw elektryki. Niezależnie od tego, czy mamy do czynienia z silnikiem jednofazowym czy trójfazowym, prawidłowy dobór i montaż kondensatora ma kluczowe znaczenie dla wydajności i żywotności urządzenia.
Pamiętaj, że bezpieczeństwo jest priorytetem. Zawsze odłączaj zasilanie przed rozpoczęciem pracy i używaj odpowiednich narzędzi oraz środków ochrony osobistej. W przypadku wątpliwości lub bardziej skomplikowanych układów, warto skonsultować się z profesjonalnym elektrykiem.
Właściwe podłączenie kondensatora rozruchowego czy kondensatora pracy może znacząco poprawić działanie silnika, zwiększyć jego moment rozruchowy i efektywność energetyczną. Regularna konserwacja i kontrola stanu kondensatora oraz połączeń elektrycznych pomoże uniknąć typowych problemów, takich jak trudności z uruchomieniem silnika czy jego przegrzewanie.
