Wybór odpowiedniego kondensatora do prostownika jest kluczowy dla zapewnienia prawidłowego działania układu elektronicznego. Niezależnie od zastosowania, kondensator odgrywa istotną rolę w filtracji napięcia oraz stabilizacji pracy prostownika. W przypadku prostowników o różnych napięciach wyjściowych, takich jak 12V czy 24V, dobór kondensatora powinien być dostosowany do specyficznych wymagań, takich jak pojemność i napięcie robocze. Właściwy kondensator nie tylko poprawia efektywność prostownika, ale także zapobiega problemom z zakłóceniami i tętnieniami napięcia.
W artykule omówimy, jak określić wymagania napięciowe i pojemnościowe kondensatorów, a także porównamy różne typy kondensatorów, takie jak elektrolityczne, ceramiczne i tantalowe. Dodatkowo, przedstawimy kryteria doboru kondensatorów w zależności od obciążenia oraz metody ochrony obwodów, które mogą zminimalizować ryzyko uszkodzeń.
Kluczowe wnioski:
- Wybór kondensatora zależy od napięcia wyjściowego prostownika oraz prądu obciążenia.
- Dla prostownika 12V zaleca się kondensator o pojemności 2200µF i napięciu 25V.
- W przypadku prostownika 24V, kondensator powinien mieć napięcie robocze co najmniej 40V oraz pojemność 1200µF na każdy amper obciążenia.
- Napięcie robocze kondensatora musi być wyższe niż maksymalne napięcie wyjściowe prostownika.
- Dla dużych prądów skuteczniejsze są filtry LC niż same kondensatory.
- Przy dużych pojemnościach warto zastosować układ miękkiego startu, aby uniknąć dużego prądu rozruchowego.
Wybór odpowiedniego kondensatora do prostownika i jego znaczenie
Wybór właściwego kondensatora do prostownika jest kluczowy dla efektywności i niezawodności całego układu. Kondensatory pełnią istotną rolę w filtracji napięcia oraz stabilizacji pracy prostownika, co bezpośrednio wpływa na jego wydajność. Niewłaściwy dobór kondensatora może prowadzić do problemów z zakłóceniami, a także do uszkodzenia komponentów elektronicznych. Dlatego ważne jest, aby dokładnie rozważyć wszystkie aspekty związane z wyborem kondensatora, aby uniknąć potencjalnych problemów.
Każdy prostownik ma swoje specyficzne wymagania dotyczące kondensatorów, które zależą od napięcia wyjściowego i prądu obciążenia. Na przykład, w przypadku prostownika 12V, kondensator o pojemności 2200µF i napięciu roboczym 25V jest często stosowany, co pozwala na skuteczne filtrowanie tętnień napięcia. Z kolei dla prostownika o napięciu wyjściowym 24V, zaleca się kondensator o napięciu roboczym co najmniej 40V oraz pojemności 1200µF na każdy amper pobieranego prądu. Właściwy wybór kondensatora nie tylko poprawia działanie prostownika, ale także zwiększa jego żywotność.
Jak określić wymagania napięciowe kondensatora dla prostownika
Określenie wymagań napięciowych kondensatora jest kluczowe dla jego prawidłowego działania w układzie prostownika. Napięcie robocze kondensatora powinno być wyższe niż maksymalne napięcie wyjściowe prostownika, aby zapewnić bezpieczeństwo i niezawodność. W praktyce oznacza to, że kondensator musi mieć zapas napięcia, który wynosi co najmniej 1,41 razy większy niż napięcie wyjściowe transformatora. Taki margines bezpieczeństwa pozwala na uniknięcie uszkodzeń kondensatora w sytuacjach, gdy napięcie może chwilowo wzrosnąć.
W przypadku dużych prądów, szczególnie powyżej kilku amperów, kondensatory mogą jedynie nieznacznie zmniejszać tętnienia napięcia. Dlatego w takich sytuacjach warto rozważyć zastosowanie filtrów LC, które są bardziej efektywne w stabilizacji napięcia. Warto również pamiętać, że w niektórych układach, takich jak te zasilane z sieci 230V, konieczne jest użycie kondensatorów filtrujących o napięciu roboczym co najmniej 400V, aby skutecznie eliminować zakłócenia z sieci.
Pojemność kondensatora a efektywność prostownika w praktyce
Pojemność kondensatora ma kluczowe znaczenie dla efektywności prostownika. W praktyce, większa pojemność kondensatora pozwala na lepsze filtrowanie tętnień napięcia, co przekłada się na stabilniejsze napięcie wyjściowe. Na przykład, w przypadku prostownika 12V, kondensator o pojemności 2200µF skutecznie redukuje tętnienia, co jest szczególnie ważne podczas ładowania akumulatorów. Dla prostownika 24V, przy obciążeniu 2A, odpowiedni kondensator to 2400µF/40V, co zapewnia optymalne działanie układu.
Odpowiednia pojemność kondensatora wpływa także na czas reakcji prostownika na zmiany obciążenia. W sytuacjach, gdy obciążenie zmienia się dynamicznie, kondensator o większej pojemności jest w stanie lepiej zaspokoić chwilowe zapotrzebowanie na energię. Przykładem może być zastosowanie kondensatorów o pojemności 1000µF w prostownikach zasilających urządzenia elektroniczne, gdzie stabilność napięcia jest kluczowa dla ich prawidłowego działania.
| Typ prostownika | Pojemność kondensatora | Napięcie robocze |
|---|---|---|
| Prostownik 12V | 2200µF | 25V |
| Prostownik 24V | 2400µF | 40V |
| Prostownik 5V (np. dla Raspberry Pi) | 1000µF | 10V |
Rodzaje kondensatorów i ich zastosowanie w prostownikach
Na rynku dostępne są różne typy kondensatorów, które mogą być stosowane w prostownikach. Każdy z nich ma swoje unikalne właściwości, które sprawiają, że są one bardziej lub mniej odpowiednie w zależności od konkretnego zastosowania. Na przykład, kondensatory elektrolityczne są popularne w aplikacjach wymagających dużej pojemności, ale mają ograniczenia związane z napięciem roboczym i żywotnością. Z kolei kondensatory ceramiczne są bardziej stabilne, ale oferują mniejsze pojemności, co czyni je idealnymi do zastosowań w filtracji wysokich częstotliwości.
Kondensatory tantalowe, choć droższe, charakteryzują się dużą stabilnością i wysokim napięciem roboczym, co czyni je doskonałym wyborem w aplikacjach wymagających niezawodności. Warto również wspomnieć o kondensatorach MKT i MKP, które są często stosowane w filtrach zasilających, ponieważ oferują dobre parametry przy relatywnie niskim poziomie zakłóceń. Wybór odpowiedniego kondensatora w dużej mierze zależy od specyfiki zastosowania i wymagań dotyczących wydajności.
Kondensatory elektrolityczne vs. ceramiczne: co wybrać?
Kondensatory elektrolityczne i ceramiczne mają różne właściwości, które sprawiają, że nadają się do różnych zastosowań w prostownikach. Kondensatory elektrolityczne są znane ze swojej dużej pojemności, co czyni je idealnym wyborem w aplikacjach wymagających efektywnego filtrowania tętnień napięcia. Z drugiej strony, mają one ograniczenia związane z napięciem roboczym oraz żywotnością, co może być problematyczne w długoterminowych zastosowaniach. Zwykle stosuje się je w prostownikach 12V do ładowania akumulatorów, gdzie pojemność 2200µF jest powszechnie zalecana.
Kondensatory ceramiczne charakteryzują się mniejszą pojemnością, ale oferują wyższą stabilność i lepsze parametry w zakresie wysokich częstotliwości. Są idealne do filtracji w aplikacjach, gdzie zmiany napięcia są szybkie, jak w prostownikach pracujących z urządzeniami elektronicznymi. Dzięki niskim stratom energii i dłuższej żywotności, kondensatory ceramiczne zyskują na popularności, szczególnie w zastosowaniach, gdzie niezawodność jest kluczowa. Wybór pomiędzy tymi dwoma typami kondensatorów powinien być uzależniony od specyficznych potrzeb układu oraz oczekiwanej wydajności.
Jakie są zalety zastosowania kondensatorów tantalowych?
Kondensatory tantalowe oferują unikalne korzyści w obwodach prostowników, które wymagają wysokiej niezawodności i stabilności. Ich główną zaletą jest wysokie napięcie robocze przy stosunkowo małych rozmiarach, co czyni je idealnymi do zastosowań w kompaktowych urządzeniach elektronicznych. Tantalowe kondensatory są również mniej podatne na uszkodzenia związane z przegrzaniem i mają dłuższą żywotność w porównaniu do kondensatorów elektrolitycznych. Dzięki tym właściwościom, kondensatory tantalowe są często stosowane w prostownikach, które zasilają wrażliwe komponenty, takie jak mikroprocesory.
Dodatkowo, kondensatory tantalowe charakteryzują się niskim poziomem zakłóceń, co przyczynia się do lepszej stabilności napięcia w układach. W przypadku aplikacji wymagających dużej precyzji, takich jak zasilacze dla sprzętu audio lub medycznego, kondensatory tantalowe stają się najlepszym wyborem. Ich wyjątkowe właściwości sprawiają, że są niezastąpione w wielu nowoczesnych zastosowaniach elektronicznych, gdzie zależy nam na wysokiej wydajności i niezawodności.
Kryteria doboru kondensatora w zależności od obciążenia
Wybór kondensatora w zależności od obciążenia jest kluczowy dla prawidłowego działania prostownika. Obciążenie wpływa na to, jakie parametry kondensatora będą najbardziej odpowiednie. Przy większym obciążeniu, kondensator musi mieć odpowiednią pojemność, aby skutecznie filtrować tętnienia napięcia i zapewnić stabilność wyjściową. Na przykład, dla prostownika 12V, stosując obciążenie 2A, należy rozważyć kondensator o pojemności około 2400µF, co pozwala na optymalne działanie układu.
Obliczenia dotyczące pojemności kondensatora mogą być również oparte na obciążeniu prądowym. Standardowa zasada mówi, że na każdy amper pobieranego prądu należy przyjąć około 1200µF pojemności. Oznacza to, że dla prostownika 24V z obciążeniem 1A, kondensator o pojemności 1200µF będzie wystarczający. Oprócz pojemności, należy również wziąć pod uwagę napięcie robocze kondensatora, które powinno być wyższe niż maksymalne napięcie wyjściowe prostownika.
- Pojemność kondensatora (w µF) = 1200µF x Prąd (w A)
- Minimalne napięcie robocze kondensatora = 1,41 x Napięcie wyjściowe prostownika
- Przykład: Dla prostownika 12V i obciążenia 2A, kondensator powinien mieć pojemność 2400µF i napięcie robocze co najmniej 25V.
Jak obliczyć pojemność kondensatora dla różnych prądów?
Aby obliczyć pojemność kondensatora dla różnych obciążeń prądowych, można zastosować prostą formułę. Zasada mówi, że na każdy amper pobieranego prądu należy przyjąć około 1200µF pojemności. Ta metoda jest szczególnie przydatna w przypadku prostowników, gdzie stabilność napięcia jest kluczowa. Dzięki tym obliczeniom można szybko dostosować pojemność kondensatora do wymagań konkretnego układu.
Jak zastosować układ miękkiego startu w prostownikach?
Układ miękkiego startu w prostownikach jest istotnym rozwiązaniem, które pomaga zminimalizować prąd rozruchowy, co jest kluczowe dla ochrony komponentów układu. Aby efektywnie wdrożyć taki układ, można zastosować szeregowy rezystor, który ogranicza prąd w momencie włączenia zasilania. Po osiągnięciu stabilnego napięcia, przekaźnik może zewrzeć rezystor, co umożliwia pełne obciążenie prostownika. Tego rodzaju rozwiązanie nie tylko chroni kondensatory, ale także wydłuża żywotność transformatora, zmniejszając ryzyko przegrzania. Dodatkowo, warto zwrócić uwagę na odpowiednie dobranie wartości rezystora oraz czas działania przekaźnika, aby zapewnić optymalną pracę układu.

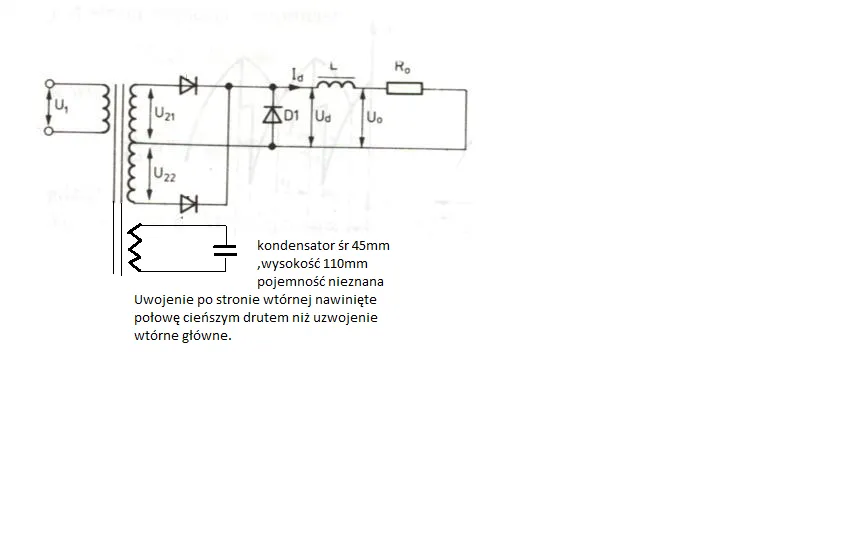

Filtry LC jako alternatywa dla kondensatorów w prostownikach
Filtry LC to doskonała alternatywa dla kondensatorów w układach prostowników, oferująca szereg korzyści. Dzięki zastosowaniu cewki i kondensatora, filtry LC skutecznie eliminują tętnienia napięcia, co prowadzi do stabilniejszego wyjścia. Tego typu filtry są szczególnie efektywne w aplikacjach wymagających wysokiej jakości sygnału, takich jak audio czy zasilanie wrażliwych komponentów elektronicznych. Dodatkowo, filtry LC mogą być bardziej kompaktowe niż tradycyjne kondensatory, co ułatwia ich integrację w mniejszych układach. Warto rozważyć ich zastosowanie, zwłaszcza w projektach, gdzie minimalizacja zakłóceń jest priorytetem.
Nowe technologie w filtracji napięcia w prostownikach
W miarę rozwoju technologii, pojawiają się innowacyjne rozwiązania w dziedzinie filtracji napięcia, które mogą znacząco poprawić wydajność prostowników. Filtry cyfrowe to jedna z takich nowości, które wykorzystują algorytmy do analizy i eliminacji zakłóceń napięcia w czasie rzeczywistym. Dzięki nim, można osiągnąć wyższą jakość sygnału oraz lepszą stabilność napięcia w aplikacjach, gdzie tradycyjne kondensatory i filtry LC mogą nie wystarczyć. Tego rodzaju technologie są szczególnie przydatne w zasilaczach impulsowych oraz w systemach audio wysokiej klasy, gdzie każdy detal ma znaczenie.
Dodatkowo, inteligentne systemy zarządzania energią mogą integrować różne metody filtracji, w tym filtry LC oraz cyfrowe, w celu optymalizacji wydajności zasilania. W przyszłości, takie systemy mogą automatycznie dostosowywać parametry filtracji w zależności od zmieniających się warunków obciążenia, co pozwoli na jeszcze lepszą ochronę sprzętu oraz zwiększenie efektywności energetycznej. Implementacja tych nowoczesnych rozwiązań może otworzyć nowe możliwości dla inżynierów i projektantów, którzy dążą do stworzenia bardziej zaawansowanych i niezawodnych układów prostowników.
