Jak podłączyć silnik jednofazowy: 5 prostych kroków montażu

Michał Nowak13 października 20247 min
Jak podłączyć silnik jednofazowy: 5 prostych kroków montażu

Podłączenie silnika jednofazowego to zadanie wymagające podstawowej wiedzy elektrycznej i odpowiednich środków bezpieczeństwa. Proces różni się w zależności od typu silnika. Ten poradnik pomoże Ci zrozumieć kluczowe aspekty montażu, niezależnie czy masz do czynienia z silnikiem dwu- czy trzykońcówkowym. Odpowiednie podłączenie zapewni długotrwałą i bezpieczną pracę urządzenia.

Najważniejsze informacje:
  • Występują dwa główne typy silników: z dwoma i trzema końcówkami
  • Silniki trzykońcówkowe wymagają dodatkowego kondensatora
  • Prawidłowa identyfikacja uzwojeń jest kluczowa dla bezpiecznego montażu
  • Montaż wymaga całkowitego odłączenia zasilania
  • W razie wątpliwości należy skonsultować się z elektrykiem
  • Właściwa izolacja połączeń zabezpiecza przed zwarciem

Wszystko o silnikach jednofazowych

Silnik jednofazowy to popularny rodzaj napędu elektrycznego, który można znaleźć w wielu urządzeniach domowych i przemysłowych. Na rynku dostępne są różne modele, które różnią się mocą, konstrukcją i sposobem montażu silnika jednofazowego. Każdy typ ma swoje specyficzne zastosowanie i wymaga odpowiedniego podejścia podczas instalacji.

  • Silnik z rozruchem kondensatorowym - wykorzystuje kondensator do uruchomienia, idealny do urządzeń wymagających dużego momentu rozruchowego
  • Silnik z kondensatorem pracy - posiada stały kondensator, który działa podczas całej pracy urządzenia
  • Silnik z rozszczepionym uzwojeniem - najprostszy typ, stosowany w małych urządzeniach domowych

Instalacja silnika elektrycznego jednofazowego znajduje szerokie zastosowanie w pompach wodnych, kompresorach i maszynach warsztatowych. Tego typu silniki są szczególnie popularne w sprzęcie domowym ze względu na prostotę podłączenia silnika 230V.

Niezbędne narzędzia do montażu

Do prawidłowego montażu silnika jednofazowego potrzebny jest podstawowy zestaw narzędzi elektrycznych. Kluczowe znaczenie ma miernik uniwersalny, który pozwoli sprawdzić poprawność połączeń i parametry uzwojeń.

Oprócz miernika niezbędne będą izolowane śrubokręty i szczypce do przygotowania przewodów. Warto też zaopatrzyć się w wysokiej jakości materiały izolacyjne i złączki elektryczne.

Narzędzie Do czego służy Na co zwrócić uwagę
Miernik uniwersalny Pomiar napięcia i rezystancji Dokładność pomiarów
Zestaw śrubokrętów Montaż przewodów Izolacja rękojeści
Szczypce izolowane Przygotowanie przewodów Jakość izolacji

Przygotowanie do podłączenia

Bezpieczeństwo podczas instalacji silnika elektrycznego jednofazowego jest kluczowe. Przed rozpoczęciem prac należy całkowicie odłączyć zasilanie i zabezpieczyć rozdzielnię przed przypadkowym włączeniem. Używanie rękawic elektroizolacyjnych jest obowiązkowe.

  1. Odłącz zasilanie w rozdzielni głównej
  2. Sprawdź brak napięcia miernikiem
  3. Przygotuj przestrzeń roboczą, usuwając zbędne przedmioty
  4. Rozłóż wszystkie potrzebne narzędzia w zasięgu ręki

Przed rozpoczęciem montażu silnika jednofazowego sprawdź stan wszystkich komponentów. Zwróć szczególną uwagę na jakość izolacji przewodów i stan kondensatora.

Czytaj więcej: Jaki silnik do Mercedes W204? Porównanie i wybór najlepszego

Identyfikacja końcówek silnika

Silniki jednofazowe mogą mieć różną liczbę wyprowadzeń, najczęściej dwa lub trzy. W przypadku silnika dwukońcówkowego, podłączenie silnika jednofazowego jest stosunkowo proste. Identyfikacja końcówek wymaga użycia schematu lub oznaczenia na obudowie.

W silnikach z trzema końcówkami jedna służy do podłączenia kondensatora rozruchowego. Prawidłowa identyfikacja tego wyprowadzenia jest kluczowa dla poprawnego uruchomienia silnika jednofazowego. Pomocne będą oznaczenia na obudowie silnika.

UWAGA: Podczas pomiarów końcówek silnika zawsze upewnij się, że zasilanie jest odłączone. Nieprawidłowe pomiary mogą prowadzić do uszkodzenia miernika lub porażenia prądem!

Miernik uniwersalny pozwoli określić rezystancję między poszczególnymi końcówkami. Wyniki pomiarów pomogą zidentyfikować uzwojenia główne i pomocnicze.

Pomiar uzwojeń

Technika pomiaru uzwojeń wymaga precyzji i systematycznego podejścia. Najpierw mierzymy rezystancję między wszystkimi parami końcówek. Wyniki zapisujemy dla późniejszego porównania. Uzwojenie główne zwykle ma mniejszą rezystancję niż pomocnicze. Prawidłowa interpretacja wyników jest kluczowa dla dalszego montażu.

Wyniki pomiarów powinny być zgodne z danymi technicznymi silnika. W przypadku znaczących odchyleń należy skonsultować się z elektrykiem.

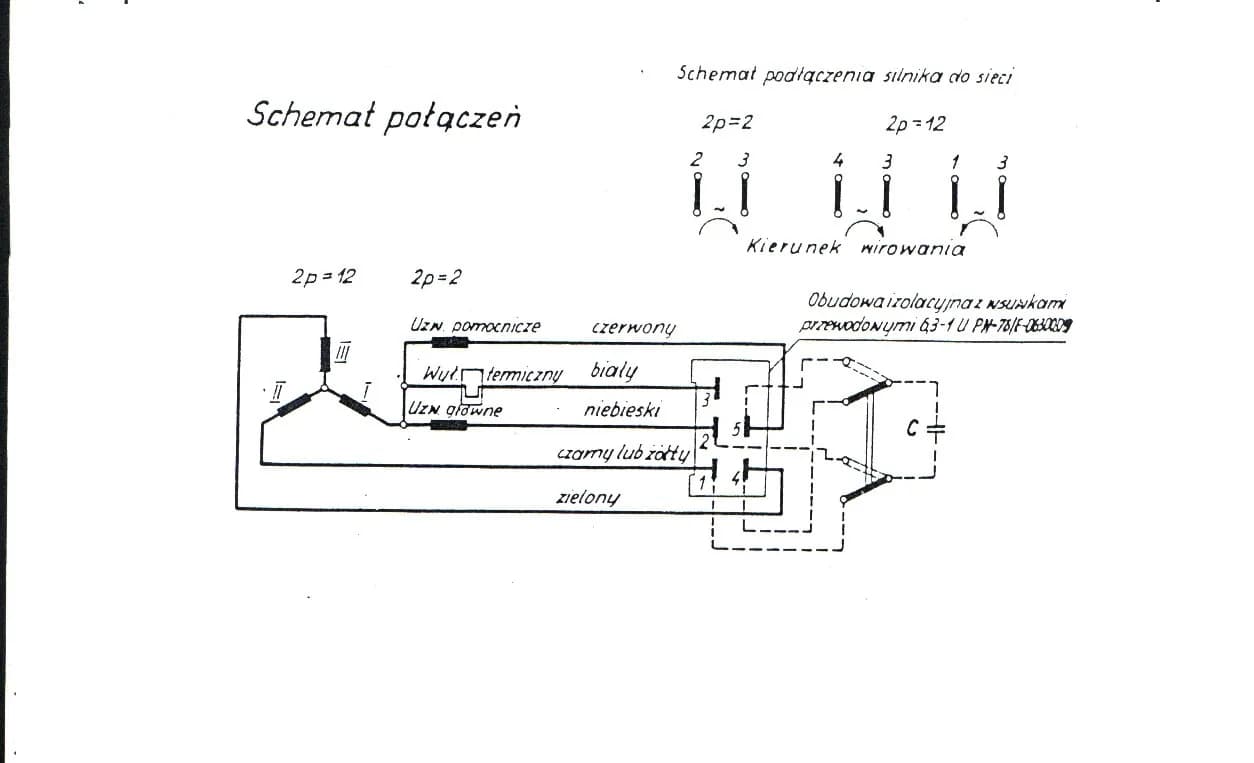

Schemat podłączenia krok po kroku

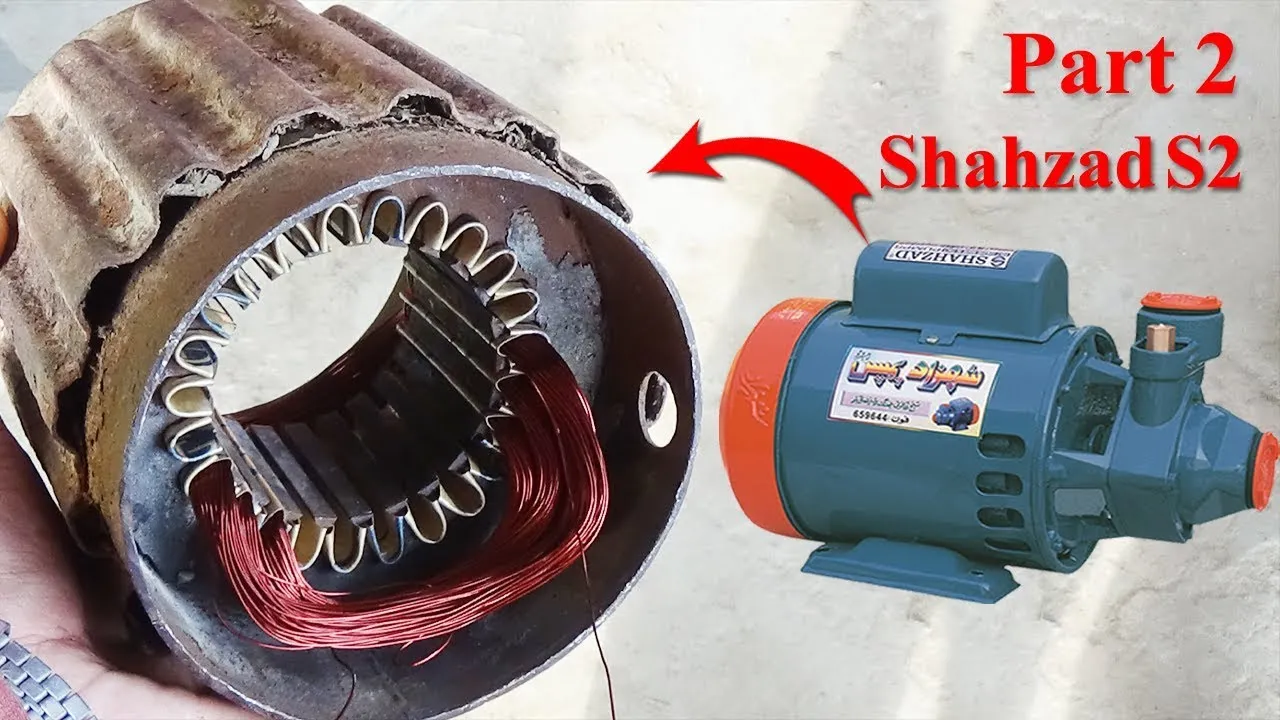

Zdjęcie Jak podłączyć silnik jednofazowy: 5 prostych kroków montażu

Schemat podłączenia silnika jednofazowego wymaga dokładnego przestrzegania kolejności działań. Przygotuj wszystkie komponenty przed rozpoczęciem pracy. Pamiętaj o zachowaniu środków bezpieczeństwa.

  1. Zamocuj silnik stabilnie do podłoża i sprawdź jego wypoziomowanie
  2. Podłącz kondensator do odpowiednich końcówek (w przypadku silnika trzykońcówkowego)
  3. Połącz przewód fazowy z pierwszą końcówką uzwojenia głównego
  4. Podłącz przewód neutralny do drugiej końcówki
  5. Zabezpiecz wszystkie połączenia izolacją elektryczną

Po wykonaniu wszystkich połączeń, sprawdź ich solidność. Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze zamocowany.

Jak zmienić kierunek obrotów?

Zmiana kierunku obrotów w silniku jednofazowym wymaga odpowiedniej modyfikacji połączeń. Najczęściej wystarczy zamiana miejscami przewodów na końcówkach uzwojenia pomocniczego.

W silnikach z kondensatorem rozruchowym proces jest nieco bardziej złożony. Należy zmienić podłączenie kondensatora przy zachowaniu oryginalnego układu uzwojeń.

Problem Rozwiązanie
Silnik nie startuje Sprawdź podłączenie kondensatora
Nieprawidłowy kierunek Zamień przewody uzwojenia pomocniczego
Głośna praca Sprawdź mocowanie i wypoziomowanie
Przegrzewanie Zweryfikuj parametry kondensatora

Weryfikacja poprawności montażu

Pierwsze uruchomienie powinno odbyć się bez obciążenia. Obserwuj pracę silnika przez kilka minut, zwracając uwagę na nietypowe dźwięki lub wibracje.

Zmierz pobór prądu podczas pracy silnika. Wartość powinna być zgodna z danymi na tabliczce znamionowej.

Sprawdź temperaturę obudowy po kilku minutach pracy. Nadmierne nagrzewanie się może świadczyć o problemach z montażem.

Możliwe problemy obejmują luźne połączenia lub nieprawidłowe podłączenie kondensatora. Systematyczna kontrola wszystkich elementów pozwoli szybko zlokalizować źródło problemów.

Kiedy wezwać elektryka?

Profesjonalna pomoc jest niezbędna, gdy podczas montażu silnika jednofazowego pojawią się niepokojące objawy. Silnik wykazujący silne wibracje lub nadmierne nagrzewanie się wymaga natychmiastowej kontroli specjalisty. Również w przypadku nietypowych dźwięków podczas pracy należy skonsultować się z fachowcem.

Wezwanie elektryka jest konieczne przy problemach z rozruchem silnika lub gdy parametry pracy znacząco odbiegają od normy. Szczególną uwagę należy zwrócić na sytuacje, gdy bezpieczniki często się wyłączają podczas uruchamiania silnika. W takich przypadkach samodzielne naprawy mogą być niebezpieczne.

Bezpieczeństwo podczas instalacji silnika elektrycznego jednofazowego jest priorytetem. Lepiej skonsultować się ze specjalistą, niż ryzykować uszkodzenie sprzętu lub porażenie prądem.

Typowe błędy montażowe

Najczęstszym błędem podczas podłączenia silnika jednofazowego jest nieprawidłowe dobranie kondensatora. Używanie elementów o niewłaściwych parametrach może prowadzić do uszkodzenia silnika.

Kolejnym częstym problemem jest niedokładne zabezpieczenie połączeń elektrycznych. Zbyt luźne połączenia mogą prowadzić do iskrzenia i przegrzewania się przewodów.

Niedostateczne uziemienie silnika stanowi poważne zagrożenie bezpieczeństwa. Brak właściwego zabezpieczenia przeciwporażeniowego może mieć tragiczne skutki.

Konsekwencje nieprawidłowego montażu silnika jednofazowego mogą być bardzo poważne. Źle wykonane połączenia elektryczne mogą doprowadzić do zwarcia lub pożaru. Nieprawidłowa instalacja często skutkuje też szybszym zużyciem silnika i znacznie wyższymi kosztami eksploatacji.

Co musisz wiedzieć o montażu silnika jednofazowego?

Podłączenie silnika jednofazowego wymaga systematycznego podejścia i znajomości podstawowych zasad elektrotechniki. Kluczowe jest odpowiednie przygotowanie, właściwa identyfikacja końcówek i użycie odpowiednich narzędzi. Bezpieczeństwo podczas instalacji powinno być zawsze priorytetem.

Podczas montażu silnika jednofazowego najważniejsze jest prawidłowe połączenie uzwojeń i kondensatora, jeśli jest wymagany. Pomiary i testy po instalacji pozwalają wykryć potencjalne problemy, zanim staną się one poważne. Pamiętaj, że w przypadku wątpliwości zawsze warto skonsultować się z wykwalifikowanym elektrykiem.

Właściwa konserwacja i regularne kontrole są niezbędne do zapewnienia długotrwałej i bezawaryjnej pracy silnika. Znajomość typowych problemów i sposobów ich rozwiązywania pomoże Ci szybko reagować na ewentualne nieprawidłowości w działaniu urządzenia.

Źródło:

[1]

https://www.cnc.info.pl/silnik-jednofazowy-jak-podlaczyc-t29559.html

[2]

https://www.se.com/pl/pl/faqs/FAQ000266430/

[3]

http://www.falownikisklep.pl/podlaczenie-silnika-jednofazowego/

[4]

https://www.youtube.com/watch?v=DkG0WxUcXrU

[5]

https://elektryk.expert

Najczęstsze pytania

Podłączenie silnika jednofazowego jest możliwe samodzielnie, ale tylko jeśli posiadasz podstawową wiedzę z zakresu elektryki i odpowiednie narzędzia. Kluczowe jest dokładne przestrzeganie instrukcji, używanie miernika do weryfikacji połączeń i zachowanie zasad bezpieczeństwa. W przypadku jakichkolwiek wątpliwości, zawsze lepiej skonsultować się ze specjalistą.

Identyfikację przewodów rozpocznij od użycia omomierza do pomiaru rezystancji między końcówkami. Uzwojenie główne ma zwykle większy opór. Przewody można też rozpoznać po kolorach izolacji - czarny to przeważnie fazowy, niebieski neutralny, a żółto-zielony to uziemienie. Zawsze warto porównać oznaczenia z dokumentacją techniczną silnika.

Zmiana kierunku obrotów silnika jednofazowego wymaga zamiany miejscami przewodów na jednym z uzwojeń. Przed modyfikacją upewnij się, że zasilanie jest odłączone. Po zamianie przewodów, sprawdź poprawność połączeń miernikiem. Jeśli silnik nadal nie działa prawidłowo, przywróć oryginalne połączenia i skonsultuj się z elektrykiem.

Zacznij od identyfikacji uzwojenia głównego i pomocniczego. Następnie podłącz przewód fazowy do początku uzwojenia głównego, a neutralny do jego końca. Kondensator rozruchowy połącz szeregowo z uzwojeniem pomocniczym. Na końcu podłącz przewód ochronny do obudowy silnika. Wszystkie połączenia zabezpiecz izolacją.

Najczęstsze przyczyny to nieprawidłowe podłączenie przewodów, uszkodzony kondensator rozruchowy lub przeciążenie silnika. Sprawdź wszystkie połączenia miernikiem, upewnij się, że kondensator ma odpowiednią pojemność i jest sprawny. Zweryfikuj też, czy wał silnika nie jest zablokowany i czy napięcie zasilania jest właściwe.
