Jak podłączyć alternator do C-330 – prosty schemat i instrukcja krok po kroku

Michał Nowak31 marca 2025
Jak podłączyć alternator do C-330 – prosty schemat i instrukcja krok po kroku

Podłączenie alternatora do ciągnika Ursus C-330 to zadanie, które może wydawać się skomplikowane, ale z odpowiednią instrukcją staje się proste i intuicyjne. Alternator odgrywa kluczową rolę w układzie elektrycznym, zapewniając ładowanie akumulatora i zasilanie urządzeń podczas pracy ciągnika. Właściwe podłączenie jest niezbędne, aby uniknąć problemów z zasilaniem i uszkodzeń układu elektrycznego.

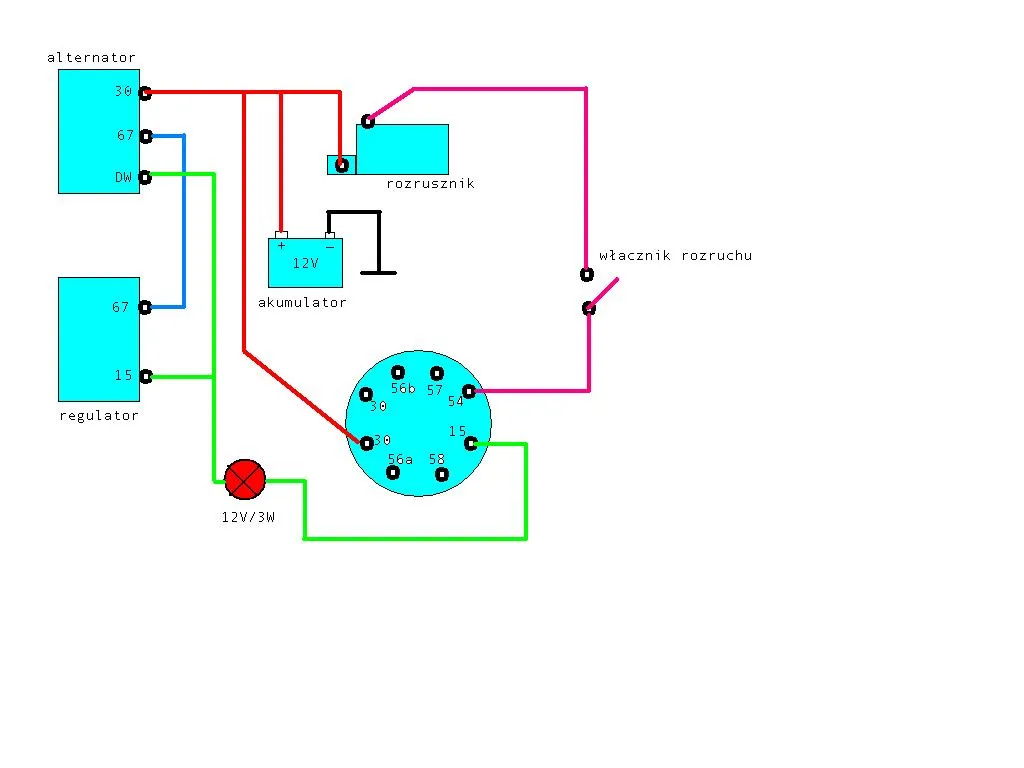

W tym artykule znajdziesz szczegółowy schemat oraz instrukcję krok po kroku, jak podłączyć alternator do C-330. Dowiesz się, które przewody należy połączyć, jakich narzędzi użyć oraz na co zwrócić szczególną uwagę, aby cały proces przebiegł sprawnie i bezpiecznie.

Kluczowe informacje:
  • Podłącz czerwony przewód 4 mm² z alternatora do zacisku akumulatora na rozruszniku lub do zacisku 30 na regulatorze napięcia.
  • Przewód D+ należy podłączyć bezpośrednio do kontrolki rozrusznika na panelu kierowcy.
  • Upewnij się, że używasz przewodów o odpowiednim przekroju, aby uniknąć przegrzania.
  • Postępuj zgodnie z fabrycznym schematem podłączenia, aby zapewnić prawidłowe działanie układu.
  • Przed uruchomieniem ciągnika sprawdź wszystkie połączenia, aby uniknąć uszkodzeń.

Jak działa alternator w ciągniku C-330 i dlaczego jest ważny

Alternator to kluczowy element układu elektrycznego w ciągniku C-330. Jego głównym zadaniem jest przekształcanie energii mechanicznej w elektryczną, która zasila akumulator i inne urządzenia podczas pracy. Bez sprawnego alternatora ciągnik może mieć problemy z uruchomieniem lub utrzymaniem zasilania.

Prawidłowe podłączenie alternatora jest niezbędne, aby układ działał bez zarzutu. Jak podłączyć alternator do C-330 schemat pokazuje, że niewłaściwe połączenia mogą prowadzić do przegrzania, awarii akumulatora, a nawet uszkodzenia innych podzespołów. Dlatego warto dokładnie zapoznać się z instrukcją i schematem podłączenia.

Niezbędne narzędzia do podłączenia alternatora w C-330

Przed przystąpieniem do pracy warto przygotować odpowiednie narzędzia. Do podłączenia alternatora w C-330 potrzebne będą: klucze płaskie i nasadowe, śrubokręt, miernik napięcia oraz izolacja do przewodów. Każde z tych narzędzi odgrywa ważną rolę w procesie montażu.

Narzędzie Zastosowanie
Klucze płaskie i nasadowe Do odkręcania i dokręcania śrub mocujących alternator.
Śrubokręt Do podłączania przewodów i regulacji elementów.
Miernik napięcia Do sprawdzania poprawności połączeń elektrycznych.
Izolacja do przewodów Do zabezpieczenia połączeń przed zwarciem.

Jak przygotować ciągnik C-330 do montażu alternatora

Przed rozpoczęciem pracy należy zadbać o bezpieczeństwo. Wyłącz silnik ciągnika i odłącz akumulator, aby uniknąć porażenia prądem. Upewnij się, że masz wystarczająco dużo miejsca do pracy, aby uniknąć niepotrzebnych trudności.

Przygotuj również czyste i suche miejsce do montażu. Brud lub wilgoć mogą utrudnić pracę i zwiększyć ryzyko błędów. Sprawdź, czy wszystkie narzędzia są pod ręką, aby nie przerywać pracy w trakcie montażu.

Przed rozpoczęciem montażu zawsze sprawdź, czy masz pod ręką schemat podłączenia alternatora. To pomoże uniknąć błędów i zaoszczędzi czas.

Czytaj więcej: Rodzaje stref w Londynie – Przepisy i zasady obowiązujące dla samochodów

Krok po kroku: jak podłączyć alternator do C-330

Podłączenie alternatora do ciągnika C-330 wymaga precyzji i dokładności. Zacznij od podłączenia czerwonego przewodu 4 mm² z alternatora do zacisku akumulatora na rozruszniku lub do zacisku 30 na regulatorze napięcia. To kluczowy krok, który zapewni prawidłowe ładowanie akumulatora.

Następnie podłącz przewód D+ bezpośrednio do kontrolki rozrusznika na panelu kierowcy. Upewnij się, że wszystkie połączenia są solidne i dobrze zabezpieczone izolacją. Jak podłączyć alternator do C-330 schemat pokazuje, że każdy przewód ma swoje określone miejsce, więc nie pomyl ich podczas montażu.

Na koniec sprawdź, czy wszystkie śruby są dokręcone, a przewody nie są napięte ani uszkodzone. To ważne, aby uniknąć problemów z przegrzaniem lub zwarciem. Po zakończeniu montażu możesz przejść do testowania układu.

Najczęstsze błędy przy podłączaniu alternatora i jak ich uniknąć

Jednym z najczęstszych błędów jest podłączenie przewodów w niewłaściwej kolejności. Może to prowadzić do uszkodzenia alternatora lub akumulatora. Zawsze sprawdzaj schemat przed rozpoczęciem pracy i upewnij się, że każdy przewód jest podłączony zgodnie z instrukcją.

Innym problemem jest używanie przewodów o niewłaściwym przekroju. Zbyt cienkie przewody mogą się przegrzewać, co stwarza ryzyko pożaru. Zawsze używaj przewodów o zalecanej grubości, aby zapewnić bezpieczeństwo i wydajność układu.

  • Błąd: Pomylenie przewodów D+ i B+.
  • Rozwiązanie: Sprawdź schemat i oznakowanie przewodów przed podłączeniem.
  • Błąd: Niedokręcenie śrub mocujących alternator.
  • Rozwiązanie: Użyj klucza dynamometrycznego, aby zapewnić odpowiedni moment dokręcenia.
  • Błąd: Brak izolacji na połączeniach.
  • Rozwiązanie: Zawsze zabezpiecz połączenia taśmą izolacyjną lub koszulką termokurczliwą.

Jak sprawdzić, czy alternator jest prawidłowo podłączony

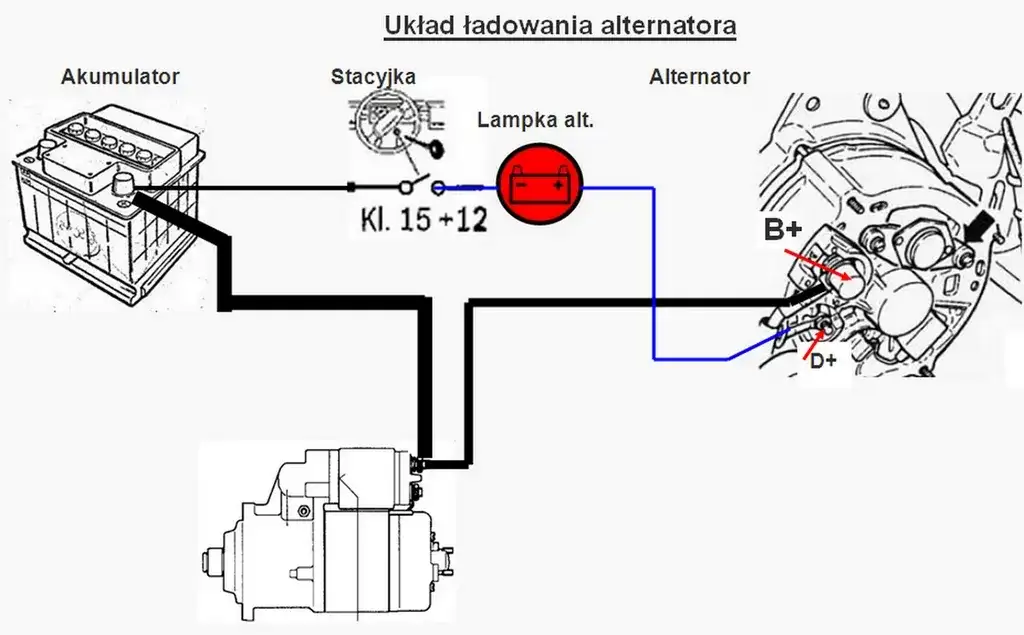

Zdjęcie Jak podłączyć alternator do C-330 – prosty schemat i instrukcja krok po kroku

Po zakończeniu montażu warto przetestować układ. Uruchom ciągnik i sprawdź, czy kontrolka ładowania na panelu kierowcy gaśnie po uruchomieniu silnika. To pierwszy znak, że alternator działa prawidłowo.

Następnie użyj miernika napięcia, aby zmierzyć napięcie na zaciskach akumulatora. Powinno ono wynosić około 13,5–14,5 V przy pracującym silniku. Jeśli wartości są niższe, sprawdź połączenia i upewnij się, że alternator jest sprawny.

Zawsze sprawdzaj połączenia przed uruchomieniem ciągnika, aby uniknąć uszkodzeń. Nawet mały błąd może prowadzić do poważnych problemów z układem elektrycznym.

Prawidłowe podłączenie alternatora kluczem do sprawności C-330

W artykule szczegółowo omówiliśmy, jak podłączyć alternator do ciągnika C-330, aby uniknąć typowych błędów i zapewnić prawidłowe działanie układu elektrycznego. Kluczowe kroki obejmują podłączenie czerwonego przewodu 4 mm² do zacisku akumulatora oraz przewodu D+ do kontrolki rozrusznika. Każdy etap został opisany krok po kroku, aby ułatwić wykonanie zadania nawet początkującym mechanikom.

Podkreśliliśmy również, że używanie odpowiednich narzędzi i przewodów ma kluczowe znaczenie dla bezpieczeństwa i wydajności układu. Przykłady błędów, takich jak pomylenie przewodów D+ i B+ czy niedokręcenie śrub, pokazują, jak ważna jest precyzja podczas montażu. Dzięki naszym wskazówkom można uniknąć tych problemów i zapewnić długotrwałą sprawność alternatora.

Na koniec zwróciliśmy uwagę na konieczność testowania układu po montażu. Sprawdzenie napięcia na zaciskach akumulatora oraz obserwacja kontrolki ładowania to proste, ale skuteczne metody weryfikacji poprawności podłączenia. Dzięki temu można mieć pewność, że alternator działa prawidłowo, a ciągnik jest gotowy do pracy.

Źródło:

[1]

https://www.elektroda.pl/rtvforum/topic4063667.html

[2]

https://autohurtownia.pl/podlaczanie-alternatora-w-traktorach-c-330-c-360-i-t25-instrukcja-krok-po-kroku/

[3]

https://fantazjada.pl/podlaczanie-alternatora-w-traktorach-c-330-c-360-i-t25-instrukcja-krok-po-kroku/
